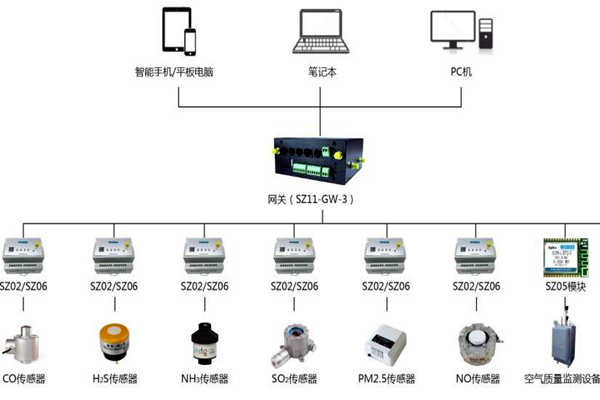

環境監測系統采用模塊化設計，主要由主板、電化學傳感器模塊、顆粒物傳感器模塊、氣象五參傳感器、DTU、報警器、電源以及通訊接口組成。每種傳感器都是獨立模塊，直接輸出檢測數據。主板通過RS485、RS232和UART通訊接口與各傳感器進行通訊。

環境監測系統的總電源為12V直流電源，12V在主板上轉換為可控制的12V和5V。氣象五參傳感器、報警器和DTU采用12V供電，電化學傳感器模塊和顆粒物模塊采用5V供電。主板采集各傳感器的數據，并將各監測數據傳輸給DTU，通過4G網絡傳送給環境監測系統。環境監測系統對數據進行存儲、顯示和分析。環境監測系統還可以實現異常監控、統計分析、污染溯源、歷史查詢等更深入的功能。
