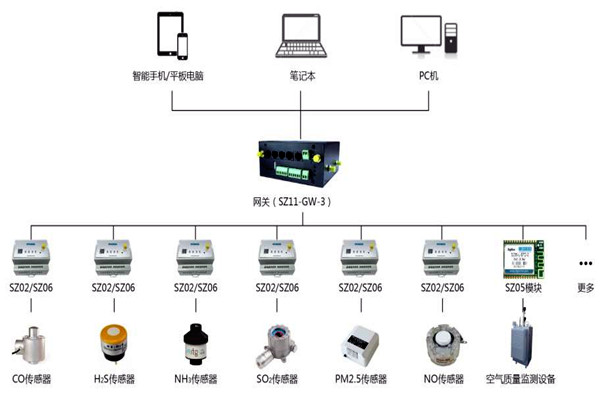

一般來講，環境監測系統由上位機（PC機/移動終端）、云端、WiFi模塊、通信模塊、環境質量分析軟件等組成。環境監測系統體系結構框圖如圖所示。

其中：

1.移動終端

實時監測室內環境質量。

2.云端

存儲節點信息。

3.n個傳感器

不同的模塊有不同的環境監測功能。例如甲醛傳感器監測環境中甲醛的含量有沒有超標，煤氣傳感器監測煤氣有沒有泄露的情況，一氧化碳傳感器監測一氧化碳的情況，粉塵傳感器監測粉塵濃度，環境綜合質量傳感器監測環境中多種氣體的含量。如果氧氣的含量下降，細菌以及濕度的含量增加，會提示通風換氣、凈化環境器開啟。

4.環境質量分析軟件

會根據傳輸過來的數據進行分析處理。

5.環境質量語音播報器

利用語音合成技術，嵌入語音合成芯片，把環境質量分析結果合成語音播報出來，及時地提醒住戶采取措施以免事故發生。

此外，根據不同用戶對于環境監測系統的要求不同，很多環境監測系統還會帶有凈化器，能夠凈化粉塵、煙等可吸入顆粒物，凈化空氣環境中的多種有害病菌。
