在PM2.5環境監測系統的設計與研發過程中，數據采集電路是重要的組成部分之一，其監測功能在環境監測系統中發揮著重要作用。今天三水智能化就PM2.5環境監測系統數據采集電路的功能為大家分享一下。

數據采集部分主要實現采集PM2.5濃度，它是在PC機上實現的，主要是將環境監測系統的硬件、應用軟件和計算機相互結合來進行對數據的測量。數據采集系統完成了信號、傳感器、信號調節、數據采集模塊及相應軟件的完美結合。

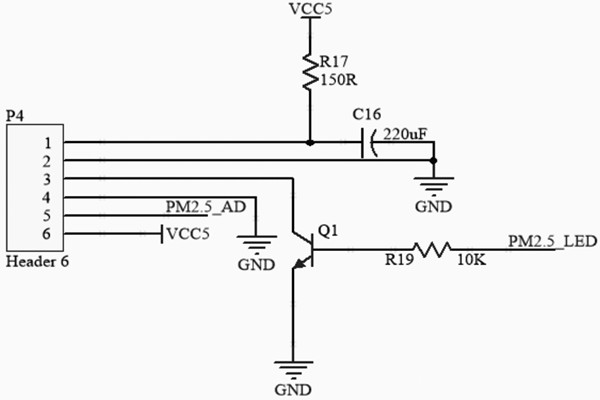

PM2.5環境監測系統數據采集工作是利用傳感器來實現，該傳感器可以監測環境中的PM2.5指數。因?yàn)榛覊m的密度比較低，采集的結果是間斷性的，所以需要加上濾波算法。環境監測系統的設計采用了均值濾波、限幅濾波等濾波算法實現濾波。采集電路如圖所示。

該傳感器是一款光學灰塵濃度監測傳感器。用于監測特別細微的顆粒，如香煙顆粒、細微灰塵，包括空氣中的PM2.5指數，精度達到±5μg/m3。使用發光二極管，利用光敏原理來工作，其內部的紅外發光管和光電晶體管成對腳分布。一般，發光二極管在長期通電情況下，輸出會降低，隨之，無塵輸出電壓及檢出感度也會降低。

該傳感器的特點是靈敏度和準確率高；它的規格比較小且易于安裝；能夠?qū)崿F(xiàn)空氣的流通，大大地增強了外部的大氣流通；很容易保護和護理。

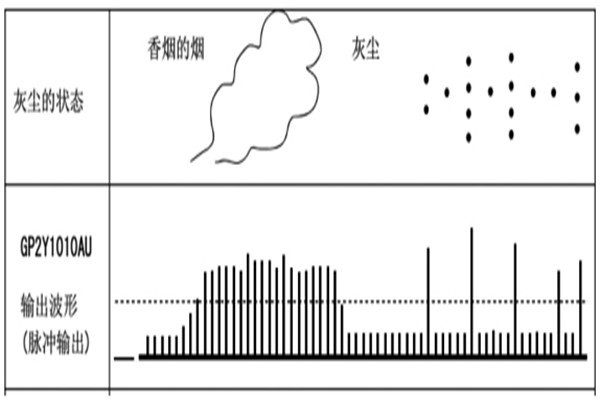

依靠輸出脈沖的高度來判斷顆粒濃度，如圖所示。增加無塵輸出電壓及感度的補正算法，保證PM2.5采集的精確度。空氣清新機能在運轉中，若在規定時間內輸出電壓標準沒有變化，則無塵輸出電壓會自動更新。

本文對于PM2.5環境監測系統數據采集電路功能的介紹已經十分詳細了，大家可以圖文結合了解一下，相信會有所收獲的。
