隨著環境監測市場的擴大，人們需求的增多，現在市場上的環境監測系統類型越來越多，功能也越發強大。今天三水智能化環境監測公司為大家介紹一下ZigBee環境監測系統缺一不可的兩大硬件。

1.空氣質量探測器

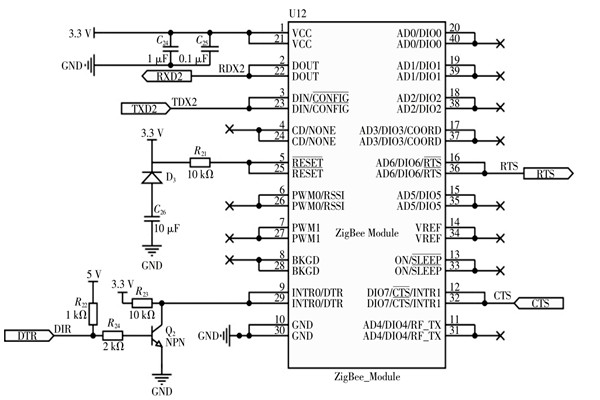

MCU采用STM32F103，支持多種調試模式，豐富的資源滿足空氣質量探測器的需要。顯示部分選用尺寸小、分辨率高的龍丘24.4mm（0.96英寸）OLED顯示屏。ZigBee通信模塊使用Digi公司的XBee和XBeePRO模塊。環境監測系統該模塊按照固件類型分為協調器、路由器和終端，通過對模塊燒寫不同的固件可以實現不同的功能。其中，協調器負責組建無線Mesh網，路由器和終端上電后自動連接到該網絡。XBee模塊可以自組網，方便擴容；XBeePRO模塊的使用方法與XBee模塊相同，但傳輸距離可達1.5km。ZigBee通信模塊的原理如圖所示。

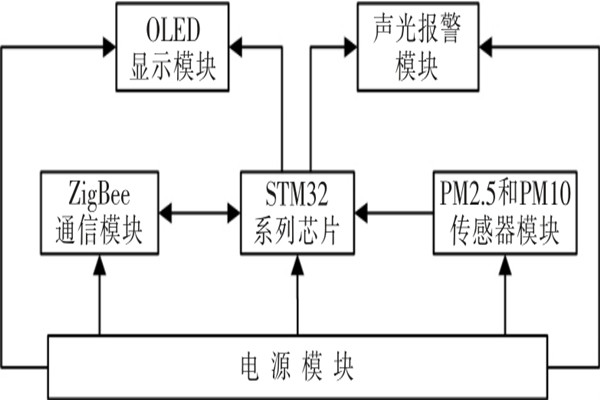

PM2.5和PM10傳感器使用SDS011，能夠測得空氣中0.3～10μg大小的懸浮顆粒物濃度。該傳感器采用激光散射原理，當激光照射到通過檢測位置的顆粒物時，會產生微弱的光散射，通過不同粒徑的波形分類統計及換算公式可以得到不同粒徑的實時顆粒物濃度數據。ZigBee環境監測系統空氣質量探測器硬件結構如圖所示。

2.網絡協調器硬件部分

ZigBee協調器組建無線Mesh網，在各個空氣質量探測器所包含的ZigBee路由器模塊加入到該網絡后，可查詢各監測點采集到的空氣質量數據，集中處理后通過RS232串口傳輸給4G通訊模塊。4G通訊模塊采用映翰通公司的IR900模塊，環境監測系統該模塊所提供的4G無線網絡和多種寬帶服務，以及較完善的互聯網接入等功能滿足網絡協調器部分的需要。4G通訊模塊從ZigBee協調器獲得空氣質量數據，通過4G通訊方式將該數據傳輸至云平臺。

綜上所述，空氣質量探測器以及網絡協調器硬件部分便是ZigBee環境監測系統缺一不可的兩大硬件，這兩部分設備在整個系統運行中發揮著不可替代的重要作用。
