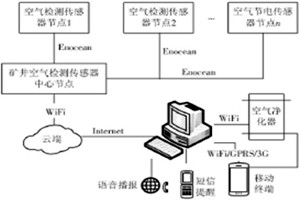

該環境監測系統由上位機（PC機/移動終端）、云端、WiFi模塊、EnOcean無源通信模塊、環境質量分析軟件環境凈化器等組成，監測系統總體結構框圖如圖所示。

其中：移動終端，實時監測室內環境的質量；云端，存儲節點信息。n個環境監測傳感器，不同的模塊有不同的監測功能，例如甲醛傳感器監測環境中甲醛的含量有沒有超標，煤氣傳感器監測煤氣有沒有泄露的情況，一氧化碳傳感器監測一氧化碳的情況，粉塵傳感器監測春天粉塵濃度，環境綜合質量傳感器監測環境中多種氣體的含量，如果氧氣的含量下降，細菌以及濕度的含量增加，會提示通風換氣、凈化環境器開啟等；環境質量分析軟件，會根據傳輸過來的數據進行分析處理；環境質量語音播報器，是利用語音合成技術，嵌入語音合成芯片，把環境質量分析結果合成語音播報出來，及時地提醒住戶采取措施以免事故發生；環境凈化器是整個環境監測系統的凈化終端，其可以凈化粉塵、煙等可吸入顆粒物，它的活性炭濾網能夠減少甲烷含量，光觸媒濾網能夠高效降解環境中的有毒有害氣體，有效殺滅多種病菌。

以上內容便是三水智能化環境監測公司為大家介紹的環境監測系統的基本結構，大家可以圖文結合了解一下，對該系統會有更加清晰的認識。
