現代集約化樓宇建筑面積逐步增大，環境監測系統多點部署傳感器測點才能有效監測樓宇建筑內存在環境不均衡現象。三水環境監測公司采用在一層樓宇建筑內多點均勻部署無線傳感器測點的方式，來測量樓宇建筑內部環境分布。每個無線傳感器測點集成有溫、濕度，CO2和NH3傳感器。

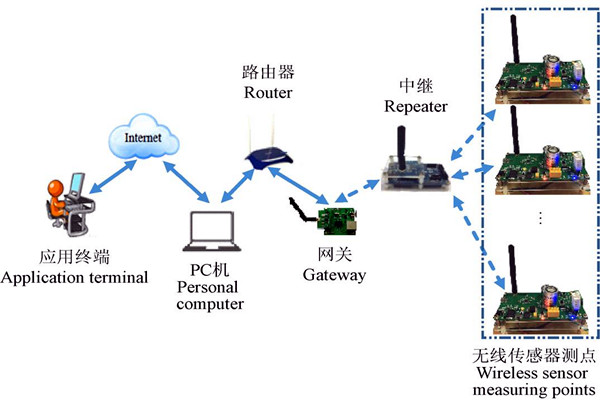

環境監測系統無線傳感網絡結構如圖所示，包括無線傳感器測點（數據采集前端）、中繼（或中轉節點）、網關（邊緣路由器）、路由器、PC機（數據存儲和信息監控）、應用終端（信息管理）。

無線傳感器測點由CC2530控制模塊、傳感器模塊（包括溫、濕度，CO2和NH3傳感器），無線收發模塊，供電電源管理模塊組成，采用8800mAh/7.4V的鋰電池供電，在每5min采樣1次的情況下，可供環境監測系統整個網絡連續工作4×24h。每次采樣設置3min傳感器預熱時間，采樣間隙測點進入PM2低功耗模式，電流僅為8μA。中繼通過網關將采集數據轉換為IPv4協議數據，由內部局域網或者Internet外網傳輸至PC機。PC機上安裝的基于VisualStudio2012（Microsoft，美國）的軟件平臺開發的專用數據采集軟件，從網絡內抓包獲取數據，并將數據存儲到SQLserver數據庫，實現環境監測系統的信息存儲和管理功能。

以上內容便是環境監測系統無線傳感網絡的系統架構，大家可以簡單了解一下，對于整個環境監測項目的網絡信息傳輸會有更清晰的認識。
