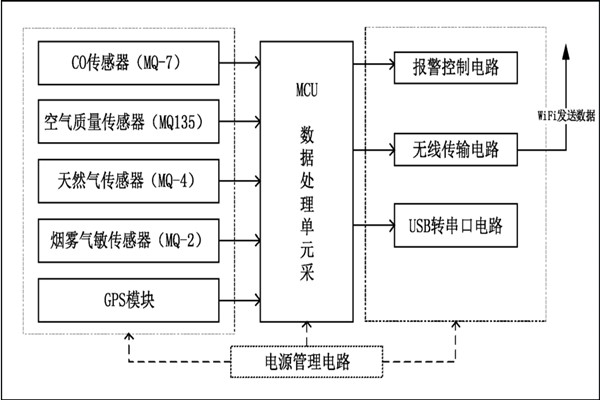

湯遠熙展示環境監測系統框圖如圖所示：系統由一個負責與PC機通信的主機節點和多個采集數據節點模塊組成檢測網絡，每個數據采集節點通過MQ系列的氣體傳感器采集甲醛氣體、CO等氣體濃度數據。整個環境監測系統主要由監測終端模塊、WiFi模塊、數據處理單元、主機服務器和遠程云服務器構成。

數據處理單元接收各采集節點傳輸來的數據，接收到數據之后，微處理器MCU對有效數據進行處理，并送至PC服務器和云服務器。在瀏覽器中輸入網址即可。

將室內環境參數實時顯示給用戶。同時，當室內的有害氣體濃度高于設定的安全值時，數據處理單元會對數據進行分析并觸發報警系統，以便降低有害氣體帶來的危害。

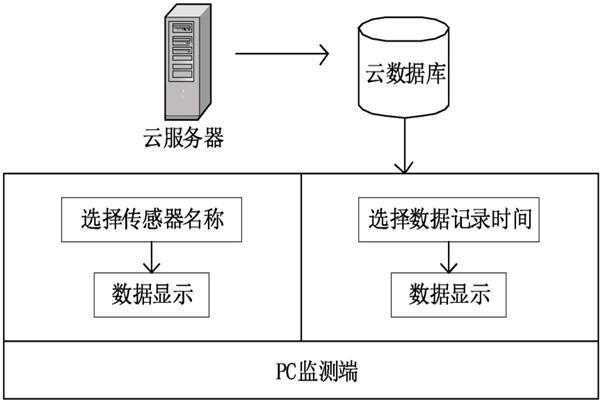

環境監測系統軟件部分基于javaSocket編程，結合springBoot框架，在云端部署了一套java代碼，可以隨時隨地通過url訪問檢測到的氣體濃度，服務器監測端如圖所示。
